Для катков Volvo: как сопоставить модель машины, номер детали и размеры резинометаллической опоры
Опубликовано: 13.09.2026

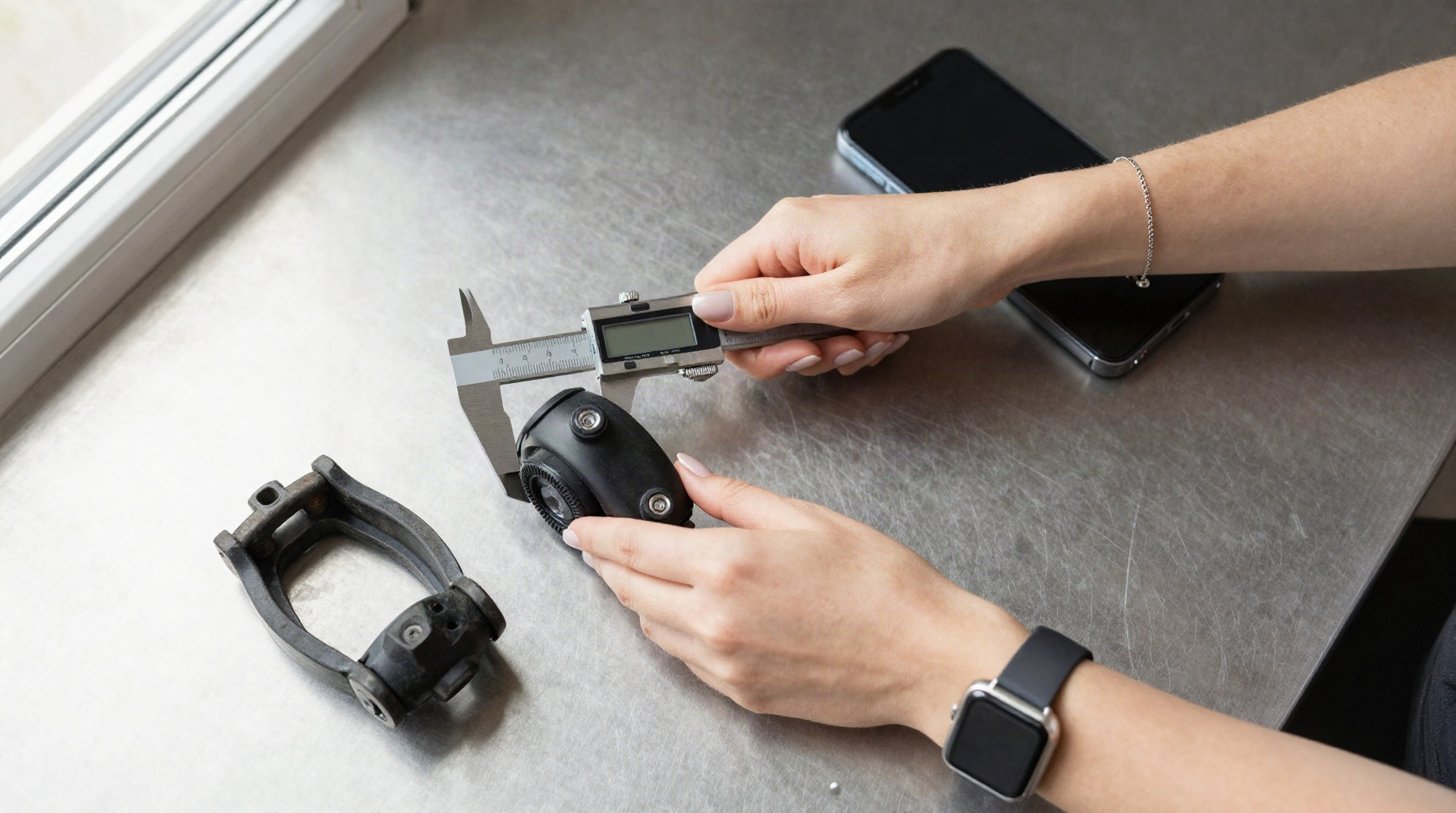

Замена резинометаллической опоры на дорожном катке Volvo — задача, требующая хирургической точности. Запчасть вышла из строя, заводской номер стерт от времени и вибрации, а поставщик запрашивает точные данные. Знакомая ситуация: механик берет штангенциркуль, снимает габариты, но после заказа приходит деталь с другим диаметром втулки или высотой резинового массива. Ошибка вылезает наружу только на этапе сборки. Чтобы такого не происходило, нужно выстроить строгую цепочку проверки: модель машины → номер детали → физические размеры.
Почему модель катка — только отправная точка
Линейка дорожно-строительной техники Volvo обширна. Однобарабанные катки серии SD, сдвоенные DD, пневмоколесные PF — у каждой модели свои нагрузки на вибросистему. Но знать только семейство недостаточно. Катки Volvo SD110B и SD115 внешне похожи, однако масса барабана и конструкция вибровозбудителя отличаются. От этого напрямую зависит жесткость резинометаллической опоры, воспринимающей динамические удары. Если маркировка на старой детали уже не читается, пригодится полезный разбор по подбору по размерам и фотографиям.
Первое правило: идентифицировать машину до модификации и, желательно, по серийному номеру. Это исключит путаницу с ревизиями, когда производитель менял комплектующие в рамках одной модели по годам выпуска. Разница в одну букву в индексе модели может означать измененную раму и, как следствие, другие посадочные места под опоры.
Логика заводских номеров Volvo
Оригинальные запчасти Volvo имеют специфическую систему кодировки. Номер может выглядеть как длинная цепочка цифр или иметь префикс VOE. Проблема в том, что номера на самих резинометаллических опорах часто не выбиты, а нанесены краской или на наклейке, которая отваливается после первого сезона работы в пыли и грязи.
Если номер считан, его нужно проверять по каталогу. Часто один и тот же номер детали подходит к разным моделям катков — производитель унифицирует узлы. Но бывает и обратная ситуация: номер заменен на новый по техническим доработкам (суперсессия). Старый номер в каталоге перечеркнут, а рядом стоит ссылка на актуальный. Игнорировать такие замены нельзя, так как новая ревизия опоры может иметь чуть измененный металлический стакан, критичный для посадочного места в барабане.
Отдельная ловушка — комплектация. Один номер может обозначать цельную резинометаллическую опору, а другой — только резиновый массив без металлических втулок. Если механик по памяти заказал номер резины, а рассчитывал получить деталь в сборе, при монтаже выяснится, что старые обоймы изъяты, а новые запрессовать нечем. Различать эти нюансы можно только по описанию позиции в каталоге запчастей.
Физические размеры: что именно измерять

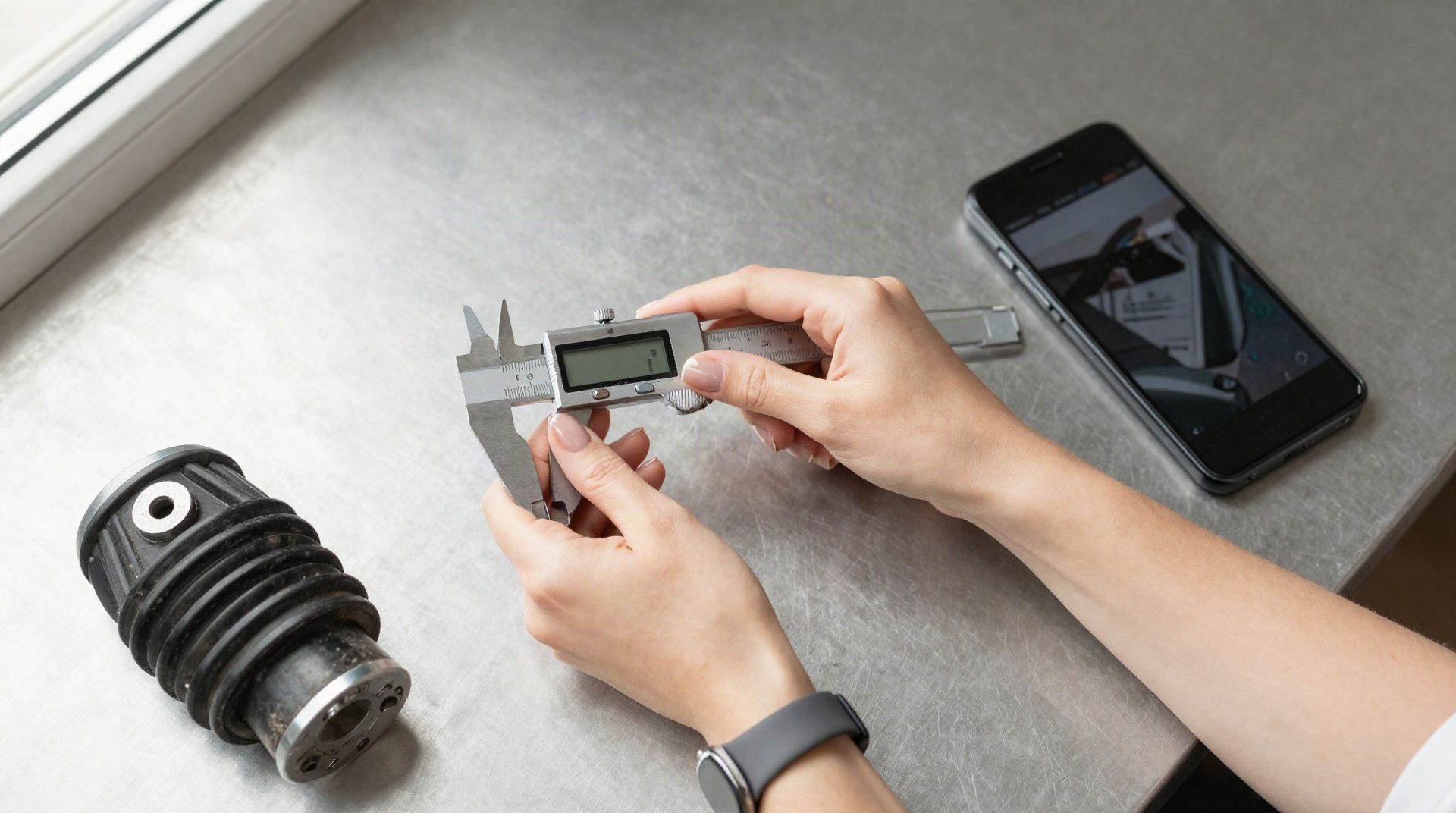

Когда номер неизвестен или есть сомнения в его актуальности, в дело вступают размеры. Но измерять резинометаллическую опору «на глаз» недопустимо. Деталь имеет сложную структуру: металлические втулки (внутренняя и наружная) и залитый между ними резиновый массив. Износ или разрушение резины искажает восприятие габаритов.
Контрольный список параметров
- Наружный диаметр металлической обоймы — определяет посадку в корпус барабана или раму катка. Измеряется строго по металлу, а не по краю резины.
- Внутренний диаметр металлической втулки — под болт крепления или ось. Зазор здесь недопустим, иначе крепление быстро разобьет втулку.
- Общая высота опоры — от нижнего торца наружной обоймы до верхнего торца внутренней (или наоборот, зависит от конструкции).
- Длина выступающей части внутренней втулки — влияет на то, сколько витков резьбы будет доступно для затяжки гайки и установки стопорных пластин.
- Толщина резинового массива — разница между наружным и внутренним радиусами за вычетом толщины металла стенок. Определяет податливость опоры.
Универсальной таблицы размеров для таких опор нет: значения зависят от модели и конкретной позиции. Практичнее зафиксировать набор размеров, которые затем сопоставляются с каталогом.
| Что измерить | Как использовать результат |
|---|---|
| Наружную геометрию | Сопоставить с чертежом нужной позиции |
| Втулки и посадочные отверстия | Проверить крепёж и отсутствие несовпадений |
| Общую высоту и выступы металлических элементов | Сравнить с исправной деталью или каталогом |
| Ориентацию и профиль резины | Исключить внешне похожее, но другое исполнение |
Трехступенчатая система проверки
Надежный подбор строится на перекрестной проверке. Опираться только на один источник информации — значит заметно повышать риск ошибки.
- Идентификация машины. По шильдику на раме или в кабине уточняется точная модель и серийный номер. По ним определяется базовая комплектация вибросистемы.
- Определение номера по каталогу. Используя данные машины, находится оригинальный номер резинометаллической опоры. Если деталь уже снята, номер на ней сравнивается с каталогочным. При несовпадении выясняется причина: предыдущий ремонт с применением аналога или заводская модернизация.
- Сверка размеров. Найденный по каталогу номер должен соответствовать физическим параметрам снятой детали. Расхождение означает, что либо каталог подобран неверно (ошибка в модели машины), либо на катке уже установлена неоригинальная запчасть с другой геометрией.
Типичные ошибки и как их избежать
Практика ремонта виброкатков полна случаев, когда невнимание к деталям приводило к потере времени и средств.
Измерение деформированной детали
Резина под постоянной динамической нагрузкой проседает, рвется и теряет форму. Если измерять наружный диаметр опоры, которая долго отработала, можно получить завышенные значения из-за разлохмаченных краев металлической обоймы или набухшей резины. Правильный подход: очистить деталь от грязи, найти участки с наименее выраженным износом и делать замеры там. Идеальный вариант — сравнить старую опору с новой, если есть доступ к складу.
Путаница с левыми и правыми опорами
На некоторых моделях катков Volvo опоры вибробарабана могут иметь монтажную асимметрию — например, смещение внутренней втулки относительно наружной обоймы. Если заказать две одинаковые детали там, где нужна пара «левая-правая», собрать узел не получится. В каталогах это часто отражается разными окончаниями номеров. Если деталь симметрична, этот пункт отпадает, но проверять обязательно.
Ошибки в пересчете метрических и дюймовых размеров
Некоторые старые базы данных могут содержать размеры в дюймах. Пересчитывать дюймовые размеры «на глаз» нельзя: округление способно сделать внешне похожую деталь несовместимой. Все размеры лучше привести к одной системе и сравнивать с чертежом или каталогом, используя инструмент с достаточной для конкретного допуска точностью.
Игнорирование жесткости резины
Две опоры с одинаковыми габаритами могут вести себя по-разному. Резина имеет разную твердость по Шору (Shore A). Для виброкатка это критично: слишком жесткая опора не гасит колебания, передавая их на раму и кабину оператора. Слишком мягкая — быстро разрушится от перегрузки. У опор барабана резина имеет специфическую формулу для работы на сдвиг и кручение, а не только на сжатие. Если подбирается неоригинальная деталь по размерам, обязательно нужно уточнять ее назначение.
Работа с аналогами: на что смотреть
Оригинальные запчасти стоят дорого, и сроки их поставки могут достигать месяцев. Рынок предлагает аналоги от профильных производителей резинометаллических изделий. Подбор аналога строится по тому же принципу: номер оригинала → номер аналога → сверка размеров. Но добавляется еще один критерий — качество исполнения.
Дешевые безымянные втулки часто льют из некачественной резины с нарушением технологии вулканизации. Металлические обоймы в них делают из мягких сплавов, которые сминаются при затяжке болта. Для аналога желательно иметь техническое описание, размеры и документированное основание совместимости с оригинальным номером. Если поставщик аналога не может предоставить чертеж с допусками, от такой детали лучше отказаться.
Необходимость парной или комплектной замены опор вибробарабана следует определять по конструкции узла и сервисной документации. Установка одной новой детали рядом с изношенной приведет к моментальной перегрузке новой опоры из-за разницы высот и жесткости.
Алгоритм действий при нечитаемом номере
Случается, что номера нет, серийному номеру машины (PIN/заводскому номеру, если он используется производителем) скрыт коррозией или шильдик утерян. Здесь спасает только метод масштабного обмера и поиска по кросс-таблицам. Снятная опора обмеряется со всех сторон. Выписываются все возможные номера деталей для катков Volvo схожей массы и типоразмера барабана. Далее по базам данных производителей резинометаллических изделий ведется обратный поиск: задаются размеры, и система выдает артикулы, подходящие под эту геометрию. Полученный список артикулов снова проверяется на применимость к технике Volvo. Способ трудоемкий, но для старых или восстановленных машин часто единственный.
Сопоставление модели катка, номера детали и критичных размеров заметно снижает риск повторной разборки и подгонки несовместимой детали. Точность на этапе подборе экономит ресурс самой машины и нервы механика.
